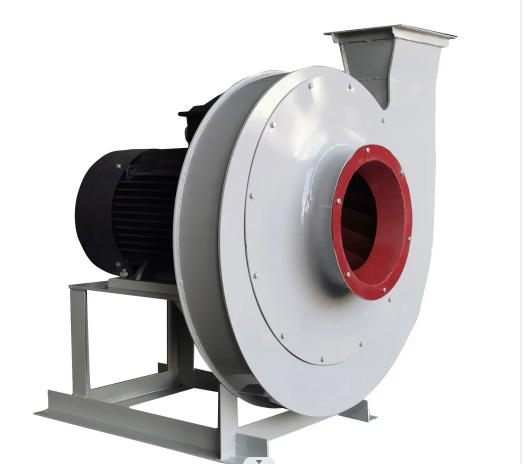

TX28-04型高壓離(li)心通風機(ji)
1、風機(ji)的用途
TX28-04型高壓離心(xin)通風機，一般(ban)用(yong)(yong)于鍛冶爐及(ji)高壓強制(zhi)通風，亦可(ke)用(yong)(yong)于輸送物料、空(kong)氣及(ji)無(wu)腐(fu)蝕性、不(bu)自燃、不(bu)易爆(bao)、不(bu)易揮發(fa)、不(bu)含(han)粘性物質之氣體。介質溫度一般(ban)不(bu)超過50℃，*不(bu)超過80℃，介質中所含(han)塵(chen)土及(ji)硬(ying)質顆粒物不(bu)大于150mg/m3。
2、風(feng)機(ji)的型式
（1）本風機均為單吸入(ru)，通常有№ 4、4.5、5、5.2、5.6、6.4、7.1、8、9、10、11.2、12.5、14、16，共14個機號。
（2）風(feng)(feng)(feng)機通(tong)常制成右旋和左旋兩種型式(shi)，從(cong)電動(dong)機一端正視(shi)風(feng)(feng)(feng)機，如葉輪順時(shi)針(zhen)(zhen)(zhen)旋轉稱為(wei)順時(shi)針(zhen)(zhen)(zhen)旋轉風(feng)(feng)(feng)機，以“順”表示(shi)，逆(ni)時(shi)針(zhen)(zhen)(zhen)旋轉，稱為(wei)逆(ni)時(shi)針(zhen)(zhen)(zhen)旋轉風(feng)(feng)(feng)機，以“逆(ni)”表示(shi)。
（3）風(feng)機(ji)的(de)出口位置(zhi)以機(ji)殼的(de)出口角度(du)表示，“左”、“右”風(feng)機(ji)機(ji)殼制(zhi)成0度(du)、45度(du)、90度(du)、135度(du)、180度(du)、225度(du)。
（4）風機(ji)的(de)傳動方式(shi)均為A、D式(shi)傳動一(yi)種(zhong)。
3、風機的結構
TX28-04風(feng)機(ji)主要由葉輪、機(ji)殼、蓋板（進風(feng)口(kou)）、傳(chuan)動組、整體支架(jia)等組成。
（1）葉輪：TX28-04型風機(ji)為(wei)16片(pian)(pian)葉片(pian)(pian)，屬前彎型。葉輪擴(kuo)壓器外緣*圓周線速度不得超過140m/s，葉輪成形后，經靜、動平衡校(xiao)正(zheng)，運轉平穩。
（2）機(ji)殼：用(yong)普通鋼板焊(han)接成蝸殼形(xing)整體。
（3）蓋(gai)板（進風口(kou)(kou)）：收斂式流線型的(de)進風口(kou)(kou)制成整(zheng)體(ti)結構，用螺栓固定在前蓋(gai)板上。
（4）傳(chuan)動組(zu)：由主(zhu)軸(zhou)(zhou)、軸(zhou)(zhou)承(cheng)箱、聯軸(zhou)(zhou)器等組(zu)成。主(zhu)軸(zhou)(zhou)由*鋼制成，軸(zhou)(zhou)承(cheng)箱整體結構。采用滾動軸(zhou)(zhou)承(cheng)42616、316，滾動軸(zhou)(zhou)承(cheng)用L-AN46機械油（或32#機械油）潤(run)滑。
（5）整體支(zhi)架：鋼(gang)板焊接，與機殼(ke)(ke)連(lian)成整體式結構(gou)，保證了機殼(ke)(ke)與支(zhi)架及主(zhu)軸與密封的間隙配(pei)合情(qing)況(kuang)，使風(feng)機運轉更加穩(wen)定可(ke)靠(kao)。
4、性能與選擇(ze)
TX28-04-5.6A風機(ji)的性能及其曲(qu)線見附表(biao)
5、風機(ji)的外型及基礎
TX28-04-5.6A風機(ji)外型及基礎(chu)見(jian)附(fu)圖
6、風機的(de)安裝與使(shi)用
安裝前：應(ying)對風機(ji)各(ge)部件進行全(quan)面檢(jian)查，機(ji)件是(shi)(shi)否完整，葉輪與機(ji)殼的旋轉方向是(shi)(shi)否一致，各(ge)部聯(lian)接是(shi)(shi)否緊密，葉輪、主軸、軸承(cheng)等主要(yao)機(ji)件有無(wu)損傷。傳動組是(shi)(shi)否靈(ling)活等。
安裝時：注意(yi)檢查機(ji)殼，機(ji)殼內不(bu)應有掉入(ru)或遺留(liu)的工具或雜物，在一些結(jie)合面上(shang)為了(le)防止生(sheng)銹(xiu)，減少拆卸困難，應涂上(shang)一層潤(run)滑脂(zhi)或機(ji)械油，風(feng)機(ji)與(yu)地基結(jie)合面和風(feng)機(ji)與(yu)進出風(feng)管(guan)道聯接(jie)面應調整使之自(zi)然吻合，不(bu)得強行聯接(jie)，更(geng)不(bu)許將管(guan)道重量加在風(feng)機(ji)各部件上(shang)，并(bing)注意(yi)保證(zheng)風(feng)機(ji)的水平位置。
安裝(zhuang)要求：1、按圖紙所示的位置與尺(chi)寸(cun)安裝(zhuang)，為確保*率，特別要保證進風口與葉輪的軸向和徑向間隙尺(chi)寸(cun)（出廠前已調整(zheng)好）。
2、安裝后試撥傳動(dong)組，檢(jian)查(cha)是否(fou)有過緊或(huo)與固定部分磨(mo)擦現象。
3、全部安裝完畢(bi)，總檢合格(ge)后(hou)，才能進行風機的(de)試運轉。
4、為防止電(dian)機過(guo)載(zai)燒毀，在(zai)風機啟動(dong)時，必須(xu)在(zai)無載(zai)荷（將進風閥門關閉，出風閥門稍開）的情(qing)況下進行，如情(qing)況良好，逐步(bu)開啟閥門，直到達到額定(ding)工況為止。在(zai)運轉過(guo)程(cheng)中(zhong)應嚴格控制電(dian)流，不得(de)超標。
7、風機的操作
風機(ji)啟動(dong)前，應進行下列準備工(gong)作。
（1）將進口閥(fa)門關閉，出口閥(fa)門稍開。
（2）“點車(che)”查看(kan)風(feng)機及其系統(tong)有(you)無異(yi)聲、異(yi)振，如(ru)有(you)應排除之，如(ru)無，點車(che)時間逐漸拉長(chang)，直至正常運行。
（3）風機(ji)啟動(dong)達到正常(chang)轉速時(shi)，應在運轉過(guo)程中經常(chang)檢查軸承(cheng)(cheng)溫(wen)(wen)(wen)(wen)度是否正常(chang)，當軸承(cheng)(cheng)溫(wen)(wen)(wen)(wen)度沒有特殊要(yao)求(qiu)時(shi)，軸承(cheng)(cheng)溫(wen)(wen)(wen)(wen)升(sheng)不得超(chao)過(guo)環(huan)境(jing)溫(wen)(wen)(wen)(wen)度40℃，軸承(cheng)(cheng)部分的均方根(gen)振動(dong)速度值不得大于6.3m/S。如發現風機(ji)有劇烈的振動(dong)、撞(zhuang)擊、軸承(cheng)(cheng)溫(wen)(wen)(wen)(wen)升(sheng)迅速上升(sheng)等到現象時(shi)，則必須緊急停車。
8、風機的維護
（1）風機及其系統不許帶病(bing)運行(xing)。
（2）風機(ji)應由專人保管，專人使用。
（3）定期清(qing)除風機內部積灰，污垢等(deng)雜質，并(bing)防止(zhi)生銹。
（4）風機(ji)的維護必(bi)須在停機(ji)斷電時(shi)進行(xing)。
（5）風機(ji)維修、試車時禁止無(wu)關人員及行動不便(bian)者在場圍觀(guan)。
（6）風(feng)機(ji)試車時，在(zai)風(feng)機(ji)進出口方向十米之內不(bu)許站人。
（7）風機維(wei)修后(hou)應清點(dian)工具及其它用品，以(yi)防遺留在風機及管道(dao)內部。
（8）除每次檢修后應更換潤滑(hua)劑(ji)外，正常情況下根(gen)據(ju)實際(ji)情況更換潤滑(hua)劑(ji)。
9、風(feng)機(ji)的主要故(gu)障及(ji)原因
1）風機劇(ju)烈振動： （1）風機軸與電機軸不同心。
（2）機殼與葉輪或進風口與葉輪摩擦(ca)。
（3）基礎的剛度不夠或不牢固。
（4）葉輪鉚釘松動(dong)或葉輪變(bian)形(xing)。
（5）葉輪軸盤(pan)孔與軸配(pei)合松(song)動。
（6）機殼、軸(zhou)承(cheng)座與(yu)(yu)支(zhi)架，軸(zhou)承(cheng)座與(yu)(yu)軸(zhou)承(cheng)蓋(gai)等聯接螺栓松動(dong)。
（7）風(feng)機口(kou)、出風(feng)管道(dao)安裝不良(liang)，產生(sheng)共振(zhen)。
（8）葉片(pian)有積灰污垢、葉片(pian)磨損、葉片(pian)變形、軸彎曲(qu)等原因使轉子不(bu)平衡。
2）軸(zhou)承(cheng)溫升過高(gao)： （1）軸(zhou)承(cheng)箱劇烈振動；
（2）潤滑劑質量(liang)不良、變質或含有灰塵、砂粒、污(wu)垢等雜質或填充量(liang)不足(zu)；
（3）軸承箱(xiang)蓋、座聯接螺栓之緊力過(guo)大或過(guo)小；
（4）軸與滾動軸承裝歪斜、前后兩軸承不(bu)同(tong)心；
（5）滾動軸承損(sun)壞或(huo)軸彎曲；
3）電機(ji)(ji)電流過大或電機(ji)(ji)溫(wen)升過高： （1）開車時進(jin)、出氣管道閘門未關；
（2）電(dian)(dian)機輸入電(dian)(dian)壓低(di)或電(dian)(dian)源單相(xiang)斷電(dian)(dian)；
（3）受軸承箱(xiang)劇烈(lie)振動的(de)影響；
（4）主軸轉速(su)超過額定值。
10、訂貨(huo)需知(zhi)
訂(ding)貨時請注明(ming)風機型號(hao)、機號(hao)、流量、全壓、輸送(song)介質、使用溫度、出口角度及旋轉方(fang)向等。如(ru)用戶之需要與本說明(ming)書提供(gong)性能不符時，請與本廠設(she)計(ji)(ji)部(bu)門聯系特殊設(she)計(ji)(ji)。
